Особенности работы IT ПО «Норматив-Теплосеть» версия 3.05

Правила именования участков тепловых сетей

В версиях IT ПО «Норматив-теплосеть» 3.04, выпущенных до декабря 2014 года, отсутствовали какие-либо требования к наименованиям участков тепловых сетей на листе «Участки тепловых сетей» шаблона исходных данных MS Excel: допускалось указывать для всех участков водяной тепловой сети даже одинаковые наименования, как показано на рисунке №1. Исключением являлись случаи, когда к участку тепловой сети необходимо было привязывать средства автоматики, регулирования и защиты (САрЗ) по его наименованию на листе «Сведения о САрЗ» (п. 5 таблицы шаблона), и наименование данного участка должно было быть уникальным в пределах его тепловой сети.

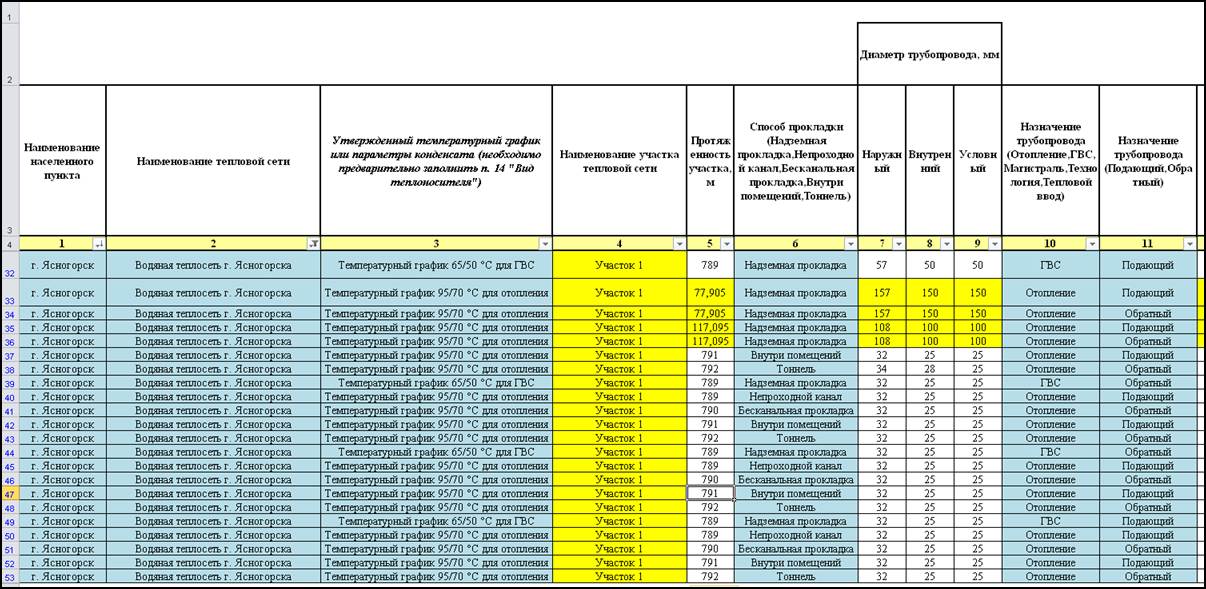

Рис. 1. Пример заполнения участков тепловых сетей для IT ПО «Норматив-Теплосеть» прежних версий (до версии 3.05).

В версиях IT ПО «Норматив-теплосеть» 3.04 (выпускаемых с декабря 2014 года) и в версии 3.05, наименование участка на листе «Участки тепловых сетей» шаблона исходных данных MS Excel должно быть уникальным в пределах его системы теплоснабжения. Допускается дважды указать одно и тоже наименование, но только соответственно для подающего и обратного участка. Пример заполнения участков тепловой сети по новым правилам представлен на рисунке №2.

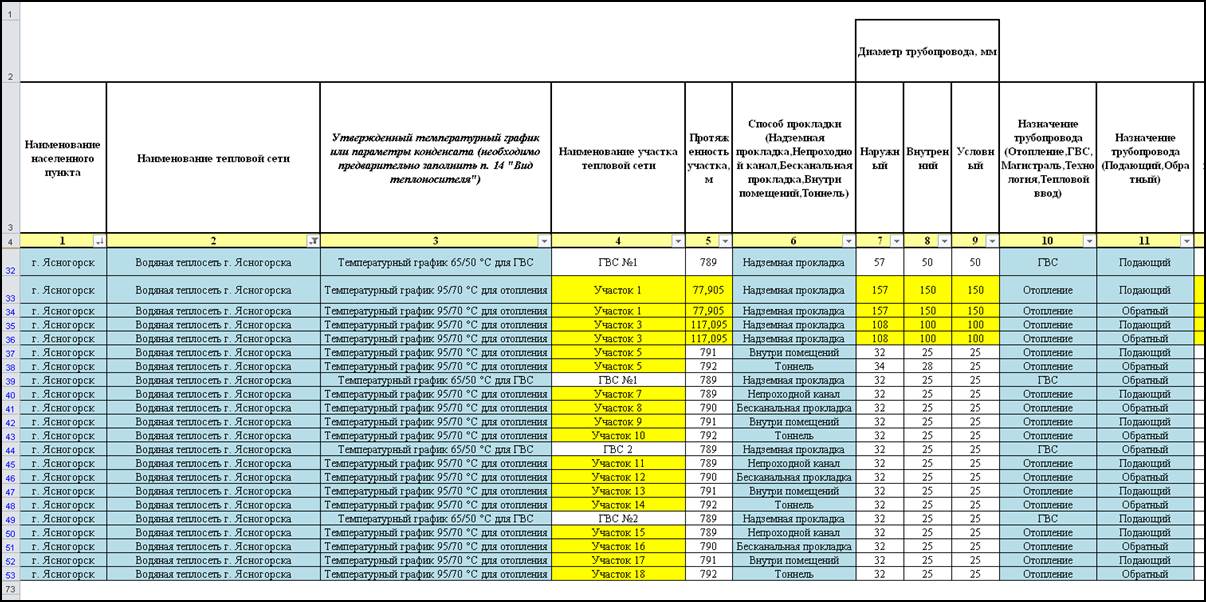

Рис. 2. Пример заполнения участков тепловых сетей для IT ПО «Норматив-Теплосеть» новых версий.

Введение новых правил по наименованию участков тепловых сетей было необходимым для повышения качества формирования таблицы 6.2. отчета программы. Благодаря новым алгоритмам, программа идентифицирует одноименные подающие и обратные трубопроводы как единый участок, группирует исходные и расчетные показатели по трубопроводам и выводит полученные результаты в таблицу 6.2. отчета. Таким образом, таблица 6.2. получается в два раза короче и нагляднее, так как данные по обратному и подающему трубопроводу участка сгруппированы в одну строку.

Однако внедрение новых алгоритмов внесло некоторые неудобства для пользователей шаблонов старых версий IT ПО «Норматив-Теплосеть». В шаблонах старых версий программы наименования участков тепловых сетей зачастую повторяются в пределах одной и той же системы теплоснабжения, при загрузке такого шаблона исходных данных программа выдаст существенное количество однотипных ошибок - «нарушение уникальности имен участков тепловой сети». Ручное исправление данных ошибок в шаблоне может занять много времени у специалиста или оператора программы.

Решением данной проблемы стало внедрение алгоритма автоматического переименования участков тепловых сетей в ходе загрузки шаблона исходных данных при обнаружении уникальности наименования участка.

Действует данным алгоритм следующим образом. Допустим, в шаблоне исходных данных для одной и той же тепловой сети было указано три участка «Участок от котельной» с назначением трубопровода «Подающий». Программа без выявления ошибок загрузит первый участок по списку, а, начиная со второго участка, прибавит к его имени суффикс с номером, название второго участка станет равным «Участок от котельной №1», соответственно, название третьего участка станет равным «Участок от котельной №2». Аналогичные действия программа проделает и для обратных трубопроводов данных участков.

Изменения в названиях участков тепловых сетей никак не скажутся на структуре исходных данных и результатах расчета нормативов технологических потерь в тепловых сетях в соответствии с действующим законодательством и приказами Минэнерго РФ.

Алгоритм автоматического переименования участков включен по умолчанию, но, при необходимости, его можно отключить. Отключение\включение алгоритма осуществляется через опцию «Добавлять суффиксы в наименования участков при их дублировании» пункта 1.2. Конфигурации IT ПО «Норматив-Теплосеть». Также для этой опции предусмотрена настройка «Уведомлять пользователя в логе об изменении имени участка». При ее включении, при каждом срабатывании алгоритма, в лог программы (см. рисунок 4) будет добавляться уведомление об автоматическом переименовании участка, где будет указано, в какой строке листа шаблона был обнаружен участок с повторяющемся именем, его исходное наименование и наименование после выполнения алгоритма. Расположение новых настроек в конфигурации программы показано на рисунке 3.

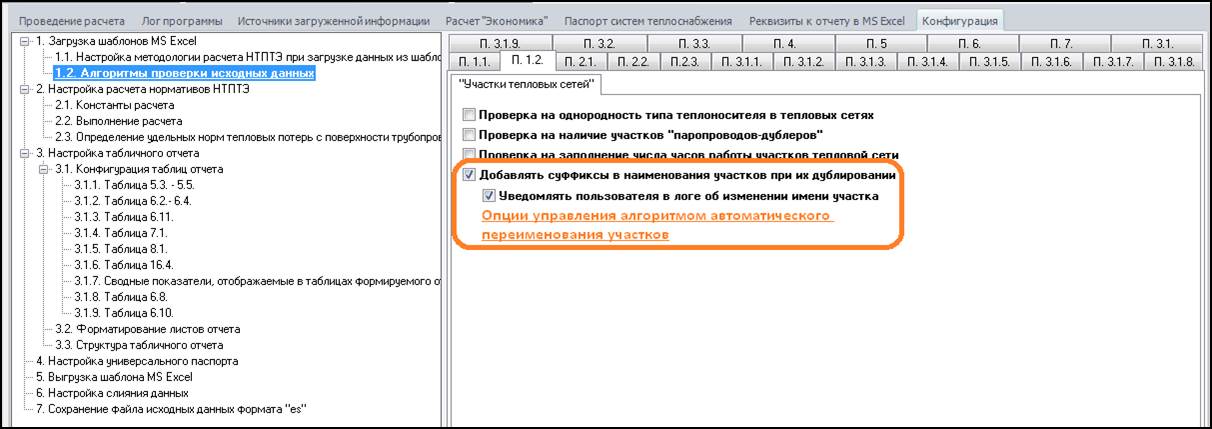

Рис. 3. Настройки алгоритма автоматического переименования участков в конфигурации IT ПО «Норматив-Теплосеть».

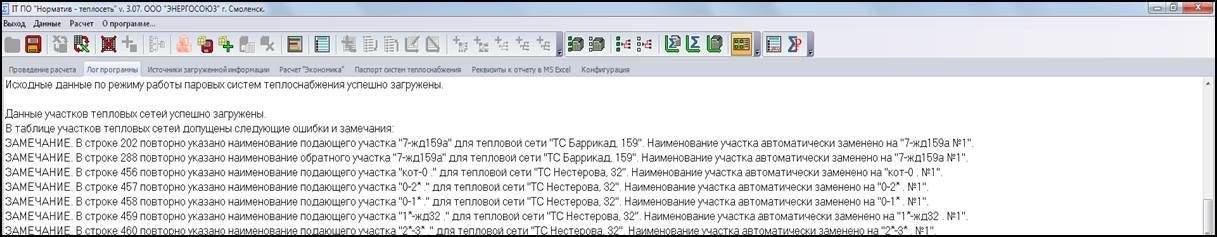

Рис. 4. Пример лога программы с замечаниями алгоритма автоматического переименования участков.

Внимание!

Алгоритм автоматического переименования участков работает с данными, загружаемыми в программу и автоматически изменяет названия участков только внутри самой программы, ее внутренней структуры данных; создание нового шаблона или изменение исходного шаблона при работе алгоритма не происходит, поэтому в шаблоне исходных данных после его загрузки останутся прежние наименования участков тепловых сетей. Для совместимости обновленной структуры данных с шаблоном Excel© необходимо сохранить структуру данных в шаблон под новым именем, как это показано на рисунке 5.

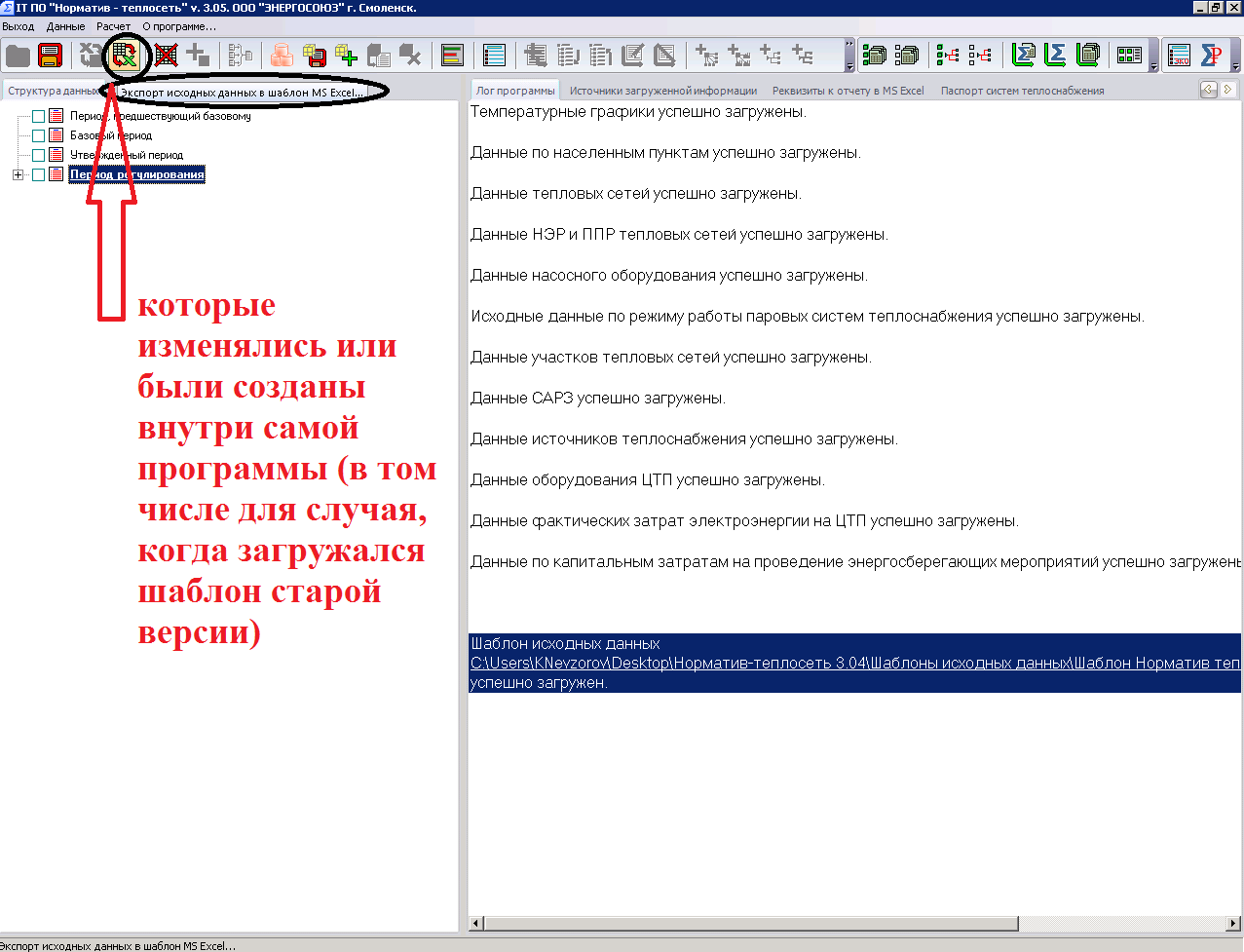

Рис. 5. Пример сохранения структуры исходных данных IT ПО «Норматив-Теплосеть» в новый шаблон исходных данных Excel©.
